Jak przebiega bezwykopowe przejście pod przeszkodą przy układaniu kabli energetycznych i światłowodu

Budowa infrastruktury podziemnej często natrafia na naturalne lub urbanistyczne bariery. Prowadzenie kabli energetycznych i światłowodów przez ruchliwe drogi, koryta rzek czy gęstą zabudowę miejską metodą tradycyjnego wykopu wiąże się z bardzo wysokimi kosztami. Odkrywkowe układanie instalacji paraliżuje lokalny ruch drogowy, niszczy nową nawierzchnię i mocno ingeruje w środowisko naturalne. W takich sytuacjach bezwykopowe przejście pod przeszkodą pozwala na szybkie i bezinwazyjne poprowadzenie przewodu. Wykorzystuje się do tego zaawansowane techniki wiertnicze, które całkowicie eliminują potrzebę rujnowania terenu. Rozwiązanie to minimalizuje uciążliwość robót dla otoczenia, drastycznie przyspiesza realizację inwestycji i ułatwia uzyskanie zgód administracyjnych od zarządców dróg.

Kolejność prac przy przejściu bezwykopowym

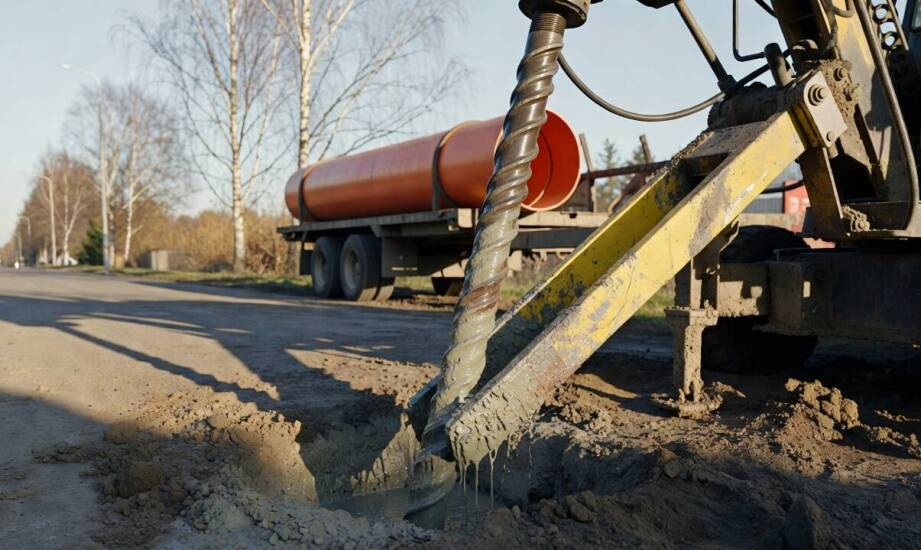

Podczas omijania barier terenowych wykonawcy najchętniej wybierają horyzontalny przewiert sterowany. Cały proces wiertniczy zawsze rozpoczyna się od wykonania precyzyjnego otworu pilotażowego. Maszyna wiertnicza wciska w grunt głowicę, która jest wyposażona we wrażliwą sondę nadawczą. Sprzęt wchodzi pod ziemię pod ściśle kontrolowanym kątem, najczęściej wynoszącym od 11 do 20 stopni. Operator w czasie rzeczywistym odczytuje parametry kierunkowe na ekranie zewnętrznego lokalizatora. Otrzymywane odczyty pozwalają na korygowanie trajektorii ruchu, utrzymanie prawidłowego spadku rury i omijanie podziemnych kolizji.

Po osiągnięciu zaplanowanego punktu wyjścia następuje etap rozwiercania wyznaczonego tunelu. Służą do tego specjalistyczne narzędzia zwane rozwierakami, które przeciąga się z powrotem przez otwór pilotażowy. Zwiększanie średnicy podziemnego kanału odbywa się zazwyczaj w kilku osobnych fazach roboczych, aby zapobiec zawaleniu się ścian. Właściwa średnica powiększonego otworu musi pozwalać na swobodne wciągnięcie rury osłonowej lub docelowego kabla. Przez cały ten czas płuczka wiertnicza na bazie bentonitu usuwa urobek i stabilizuje ciśnienie wewnątrz kanału.

Geologiczne właściwości podłoża bezpośrednio determinują wybór osprzętu skrawającego oraz samej techniki wiercenia. W gruntach skalistych, twardych i silnie zanieczyszczonych gruzem inżynierowie montują wzmocnione świdry trójgryzowe. Minimalna głębokość instalacji zależy w głównej mierze od charakteru docelowej przeszkody terenowej. Wiercenie pod szlakami drogowymi o dużym natężeniu ruchu wymusza zachowanie przestrzeni wynoszącej co najmniej 1,5 do 2 metrów od powierzchni jezdni. Promień łuku przewiertu dopasowuje się do dopuszczalnego promienia gięcia rury, który wynosi zazwyczaj od kilkunastu do kilkudziesięciu metrów.

Zastosowanie metody w energetyce i teletechnice

Wymogi techniczne dla poszczególnych rodzajów mediów przesyłowych widocznie się od siebie różnią. Budowa podziemnych sieci elektroenergetycznych wymaga zapewnienia grubym przewodom absolutnej ochrony przed uszkodzeniami mechanicznymi oraz zalegającą wilgocią. Przemysłowe linie kablowe średniego i niskiego napięcia otrzymują szczelne uziemienie oraz wysoce wytrzymałą izolację zewnętrzną. Praca z nowoczesną infrastrukturą światłowodową opiera się na odmiennych zasadach inżynieryjnych. Podczas układania sieci teletechnicznych absolutnym priorytetem jest zminimalizowanie sił ciągnących na wyznaczonej trasie. Zbyt mocne szarpnięcia w trakcie wciągania do ciasnego otworu mogłyby trwale uszkodzić delikatne włókna transmisyjne.

Praktyczne wdrożenie tych restrykcyjnych procedur branżowych można regularnie obserwować na lokalnych placach budowy. Przedsiębiorstwo ELEKTRO-SILVER realizuje złożone projekty bezwykopowe, z powodzeniem budując nowoczesne linie telekomunikacyjne i elektroenergetyczne dla wymagających inwestorów. Doświadczona kadra obsługuje zaawansowane maszyny kierunkowe pracujące na jednorazowych dystansach dochodzących do 300 metrów. Rozbudowane zaplecze technologiczne ułatwia firmie bezpieczne prowadzenie wielkogabarytowych instalacji pod szerokimi rzekami, aktywnymi torowiskami kolejowymi czy gęstą infrastrukturą zabytkowych centrów miast.

Wykonawcy robót ziemnych muszą na bieżąco monitorować i stanowczo ograniczać potencjalne ryzyka wykonawcze. Najpoważniejszym zagrożeniem dla płynności prac są wciąż nieprzewidziane kolizje z istniejącym pod ziemią starym uzbrojeniem. Przypadkowe uszkodzenie czynnego wodociągu, obcego kabla lub rury gazowej wiąże się z natychmiastowym przerwaniem operacji. Błędy w odczytach geodezyjnych zawsze prowadzą do groźnego odchylenia głowicy wiertniczej od zatwierdzonej trasy. Trudności potęguje też powszechne zjawisko nadmiernego tarcia podczas instalacji najdłuższych odcinków ciężkiego przewodu energetycznego.

Znaczenie dokumentacji przed rozpoczęciem robót

Skuteczne zminimalizowanie inżynieryjnych zagrożeń podczas wiercenia zależy od przemyślanego przygotowania etapu projektowego inwestycji. Przed ustawieniem maszyn na placu budowy konieczne jest skompletowanie szczegółowych wyników odwiertów geotechnicznych. Zbadanie poszczególnych warstw podłoża ułatwia ekipie wiertniczej właściwy dobór zębów skrawających oraz idealne zbilansowanie gęstości płuczki. Zlekceważenie trudnej specyfiki lokalnego gruntu to zdecydowanie najczęstsza przyczyna trwałego zakleszczenia drogiego osprzętu pod ziemią.

Kluczowym dokumentem pozwalającym na płynną realizację zadania w terenie pozostaje precyzyjna inwentaryzacja dotychczasowego uzbrojenia terenu. Aktualna mapa zasadnicza obszaru połączona z ostrożnymi wykopami próbnymi gwarantuje bezkolizyjne poprowadzenie nowej instalacji. Autoryzowany projekt przewiertu kierunkowego musi rygorystycznie narzucać dozwolone kąty wejścia i wyjścia pracującej głowicy. Zgromadzenie poprawnych danych architektonicznych skutecznie chroni zamawiającego przed paraliżującymi awariami sprzętu i wielotygodniowymi opóźnieniami na kluczowym etapie wykonawczym.
